Итак, как и обещал, набросаю статейку про создание крякалки. Я работаю изначально с микроконтроллерами AVR и STM8. Но вот когда попросили сделать крякалку + сирен, нашёл отличный проектик в сети на сайте vrtp.ru. Там создали классную крякалку и сирену, по звуку очень идентичную с реальной. Но вот беда — создано было устройство на PIC микроконтроллере. Покрутился, повертелся- и решил — ну чтож, надоже когда то начинать)). По итогу, после поездки на радиорынок прикупил 1 камень — PIC12F629, это такая маленькая фигнюшка, аналогичная 13й Тиньке. Тот же корпус SO-8 и т.д.

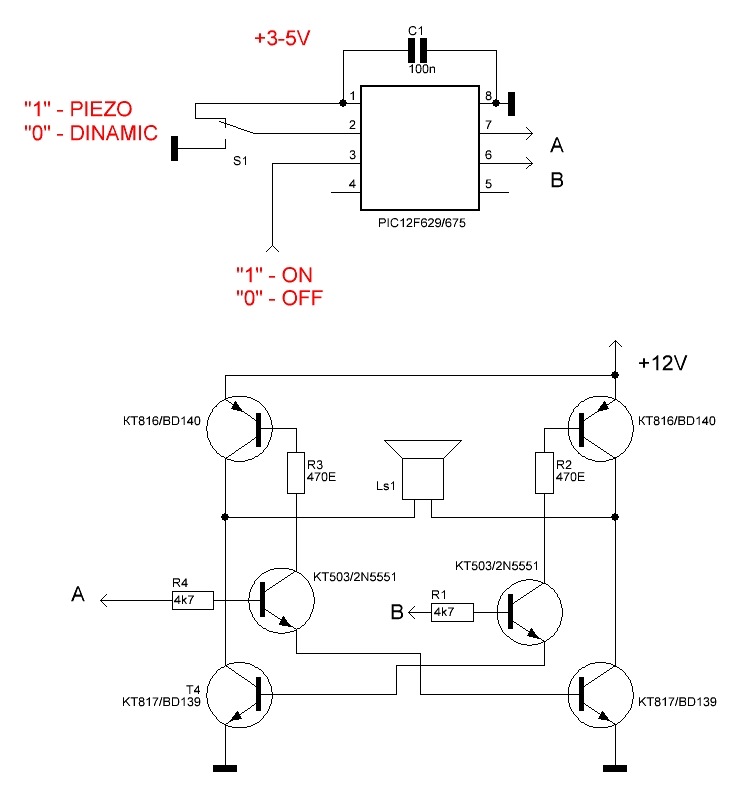

Для начала по самой крякалке — вот схема крякалки в протеусе (чтобы было видно к каким портам подключены кнопки и динамик.

А схему усилителя берём отсюда

В конце статьи я приложу файлы печатки и прошивки которые реализовал для себя. Ну а кому не подойдут — смогут перерисовать на основе этих схем.

Начал искать программатор. Сначала даже чуть не ринулся приобретать PickIt2 (цена у него аццкая!). Начал искать дальше — и вот нашлась простенькая схемка для реализации JDM-программатора на базе COM порта. Благо у меня стоит стационарный комп у которого на борту есть и COM-порт и LPT-порт, и слава богу что я его не выбросил. Вот так он иногда меня и выручает, хотя и занимает место)).
Вот наша схемка программатора.

Так как я её решил сделать маленькой, то сделал самодельные спикеры на её как бы продолжением своей платы крякалки. Применил парочку резисторов и светодиодов 0603 чисто так, для пробы попаять. Впринципе ничего сложного — но что то лупу захотелось приобрести))) 0603 это круто! Для программатора потребуется отдельный источник питания 5В. Я использовал для этого зарядку от какого то мобильника. Не забудьте про отдельный источник питания!

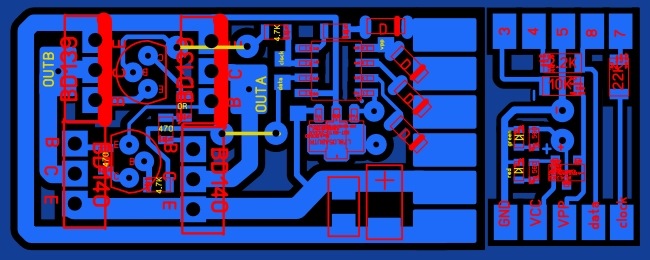

Вот тут на картинке справа — это и есть наш программатор.

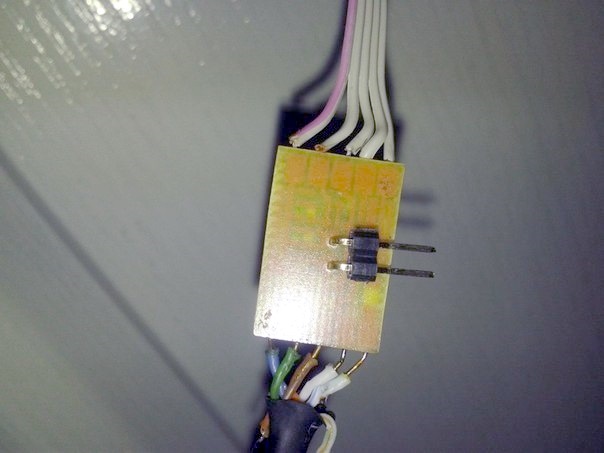

ВОт так он выглядит в реалии

Итак, всё это дело мы значит вытравили, спаяли и т.д. Теперь нам нужен софт для прошивки микроконтроллера PIC12F629 (да и для всех остальных таких контроллеров). Софт импользовался ICProg — вот ссылка на его официальную страницу- www.ic-prog.com/index1.htm
Далее переходим на страницу загрузки — и скачиваем последнюю версию и драйвера IC-Prog NT/2000 driver.
Устанаваливаем всё это дело. Программа может несколько раз при первом запуске вывалить ошибки. Не обращайте на них внимания, когда вы положите драйвер рядом с программой, она должна будет уже запускаться без ошибок.

Далее нужно немного её сконфигурировать. (картинки взяты с сайта, ибо пишу с ноута и скринить на ноуте нечего — прога стоит на настольном ПК, так что если что пардон)

настраиваем всё как на скринах (ну поле Com-порт — тут у каждого будет по своему настроено)

Ну далее подключаем наш программатор к нашему микроконтроллеру и пробуем с него считать прошивку -значок с зеленой стрелочкой или F8
На программаторе должен загореться второй светодиодик, и должно начаться считывание дданных с микросхемы. Если так и произвошло, то это предпоследний шаг для реализации крякалки).
Теперь в программе после того как считали микросхем, пролистываем весь код вниз до адреса 03F8 — это самая последняя ячейка. В ней хранится калибровочная константа для именно этого МК и её не в коем случае нельзя перезаписать. Ибо хана. Поэтому обязательно перепишем её на какой нибудь листочек бумаги на всякий случай.

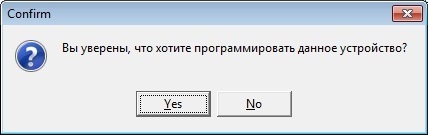

Далее, в программе нажимаем Открыть нашу прошивку, и нажимаем кнопочку с жёлтой молнией или F5, для того, чтобы загрузить нашу прошивку в микроконтроллер. Программа спросит рельно ли мы хотим прошить нашу схему — нажимаем ДА.

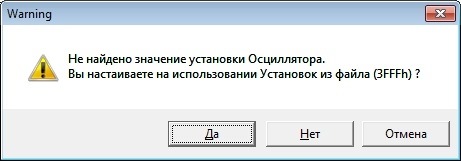

Дальше прога захочет переписать нашу калибровочную константу, мы даём ей подзатыльника и отвечаем — НЕТ!, всё — дальше прошивка записываетсяв наш МК.

На этом собственно работа с микроконтроллером PIC закончена. Сложного как вы видите ничего нет. программатор не сложнее "5 проводков" для AVR.
ВСЕ ФАЙЛЫ К ПРОЕКТУ СКАЧИВАЕМ ЗДЕСЬ ->yadi.sk/d/N11KBPbVh3cdp

Ну и собственно по итогу у нас должно получиться что то типа этого
